【DIY実例】ミラー型ドラレコをスマート取付！リアカメラ配線の裏技も公開

---

🏎️ オープンカーでドラレコ取付に悩むあなたへ

4座オープンカーにミラー型ドライブレコーダーを取り付けようとしたことがある方なら分かると思います。
最大の難関は「リアカメラの取り付け位置」。

今回はナンバー灯に加工を加えて取り付けてみました！！

オープンカーはルーフが開閉する構造上、リアガラスが動くため、通常の車のようにリアガラス上部にカメラを設置できません。

そこで今回は、筆者の BMW 220i カブリオレ（F23型） に人気モデル NEOTOKYO製「ミラーカム3」 をDIYで取り付け。
車体への穴あけを最小限に、見た目も配線もスッキリ仕上げる方法と皆さんの悩みを解決します。

---

📦 使用製品と仕様

項目	内容

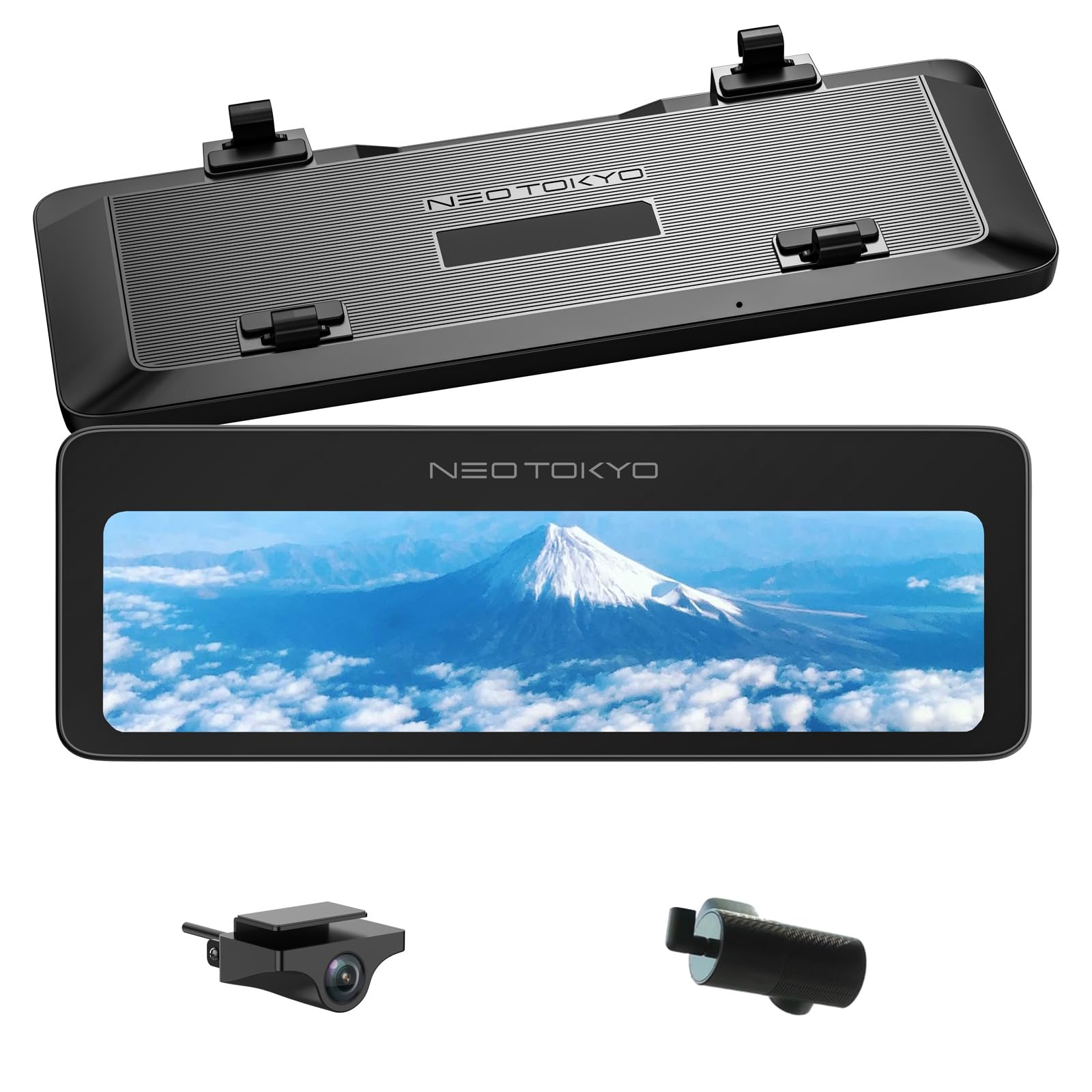

製品名	NEOTOKYO ミラーカム3
価格帯	約36,000円（各ネット通販など）
仕様	前後カメラ・GPS内蔵・Sony製センサー搭載・ミラー一体型
特徴	明るく高精細なモニターと広角リアカメラ

Amazon.co.jp: ミラーカム３ MRC-2024 前後ドライブレコーダー＋デジタルミラー 爆光液晶でオープンカーでも使える明るさ 自動輝度調整センサー付 独立式フロントカメラ リアカメラズーム機能 (GPS付き) : 車＆バイク

Amazon.co.jp: ミラーカム３ MRC-2024 前後ドライブレコーダー＋デジタルミラー 爆光液晶でオープンカーでも使える明るさ 自動輝度調整センサー付 独立式フロントカメラ リアカメラズーム機能 (GPS付き) : 車＆バイク

amzn.to

👆今回取りつけた爆光液晶ミラーカム3

※本リンクはAmazonアソシエイトプログラムを利用しています。

【お得なセット品】carrozzeria パイオニア カロッツェリア VREC-MS700D デジタルミラー型ドライブレコーダー/STREET ストリート GS-27 電源裏取り用ソケット 価格：39,900円（税込、送料無料) (2026/1/22時点) 楽天で購入

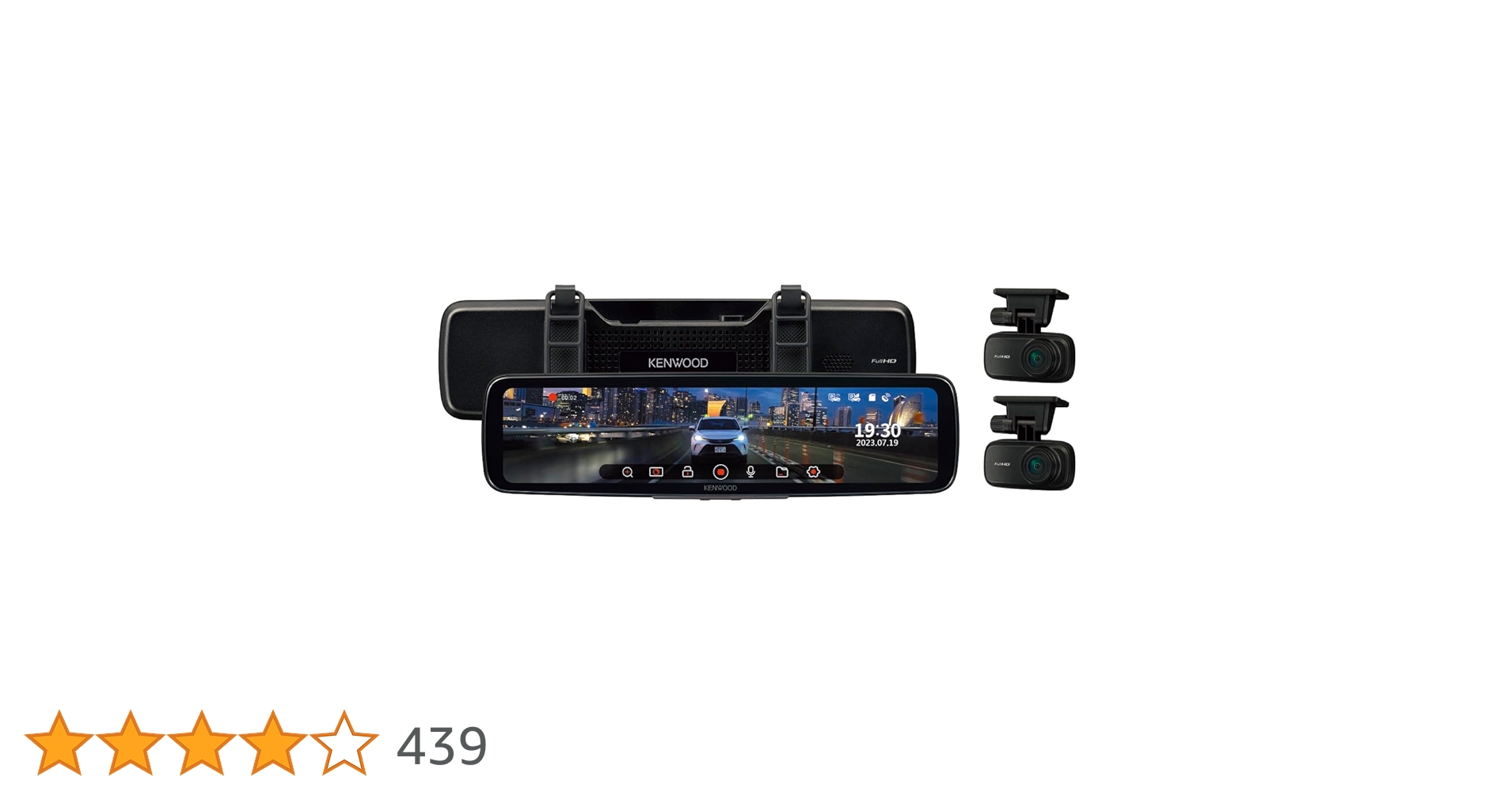

👆同価格帯おすすめケンウッド・パイオニア製ミラータイプ

サンシェードの常識を覆す【シンシェード】

---

🔌 配線ルート全体構成

ミラー型ドラレコ取付で最も重要なのは、配線の美しさと防水・防振対策です。
BMW 220i カブリオレでは以下のルートを採用しました。

後部カメラ→トランクリッド→トランク内→後部座席裏→後部座席側面→運転席→Aピラー→フロントガラス上部→ミラー　詳しくは👇で

---

🔧 リアカメラの取り付け方法と位置

通常のセダンやクーペではリアガラス内側に設置しますが、
オープンカーでは不可。そのため今回は ナンバー灯のプラパーツ部分に穴あけ加工 しました。

• 穴あけ：電動ドリルで約5mm径
• 固定方法：付属両面テープ＋補助ステー
• 配線ルート：ナンバー灯裏 → トランク内部へ配線を引き込み

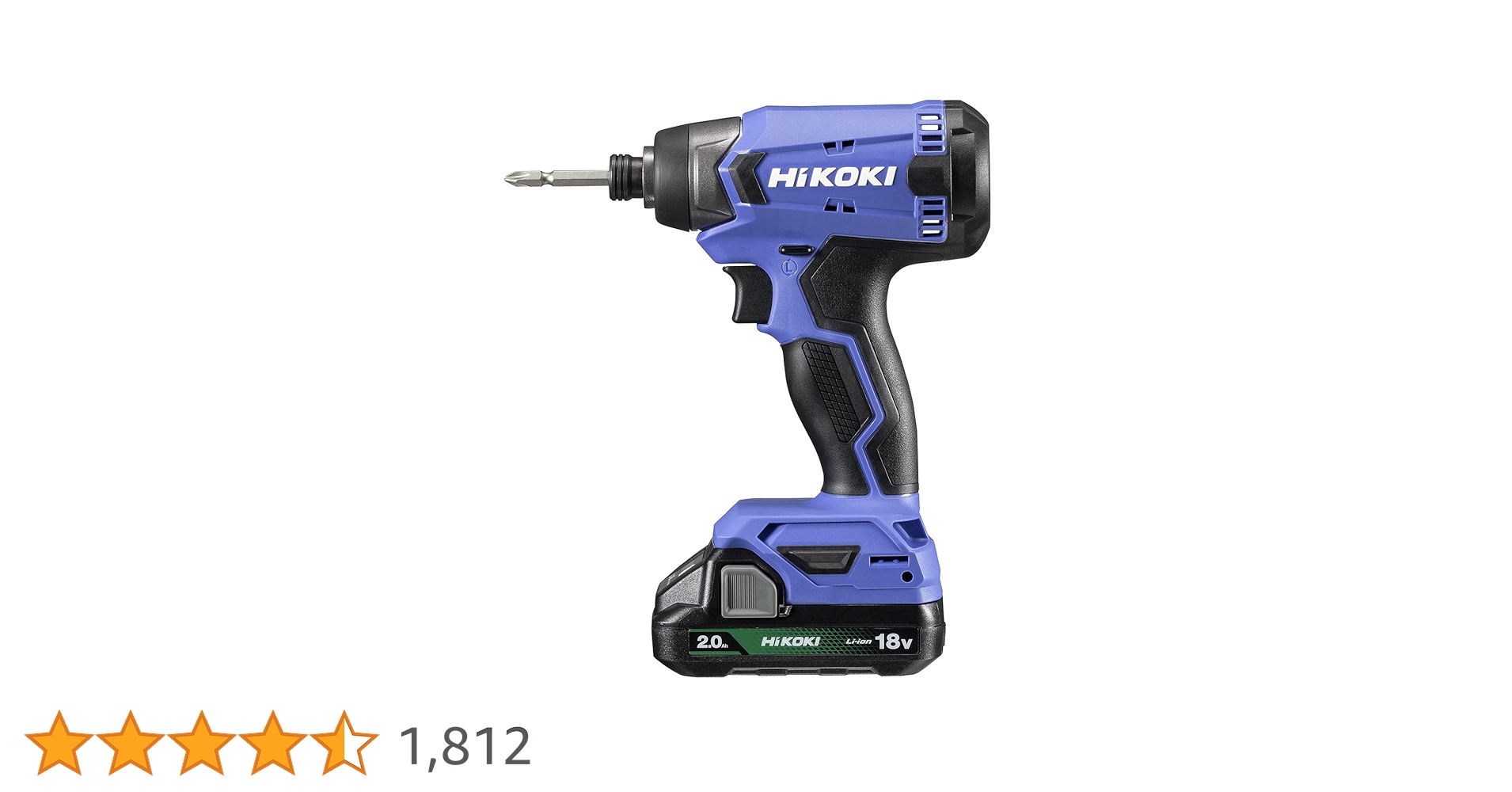

Amazon | HiKOKI(ハイコーキ) 18V インパクトドライバー FWH18DA 2.0Ah バッテリー2個・充電器・ケース付 充電式 電動ドライバー FWH18DA（2BG) | インパクトドライバー

HiKOKI(ハイコーキ) 18V インパクトドライバー FWH18DA 2.0Ah バッテリー2個・充電器・ケース付 充電式 電動ドライバー FWH18DA（2BG)がインパクトドライバーストアでいつでもお買い得。当日お急ぎ便対象商品は、...

amzn.to

👇仮付けの画像

📍取り付けポイント

• ナンバー灯の端に小穴加工
• 配線が太い場合はボディ側の穴を拡大
• トランクリッド裏から配線を確認
• 右側の既存の配線の通路のゴムジャバラ内を通し、配線通しでトランク内へ

👆ナンバー横のこの辺りにカメラが付きます

👆配線通しで通線

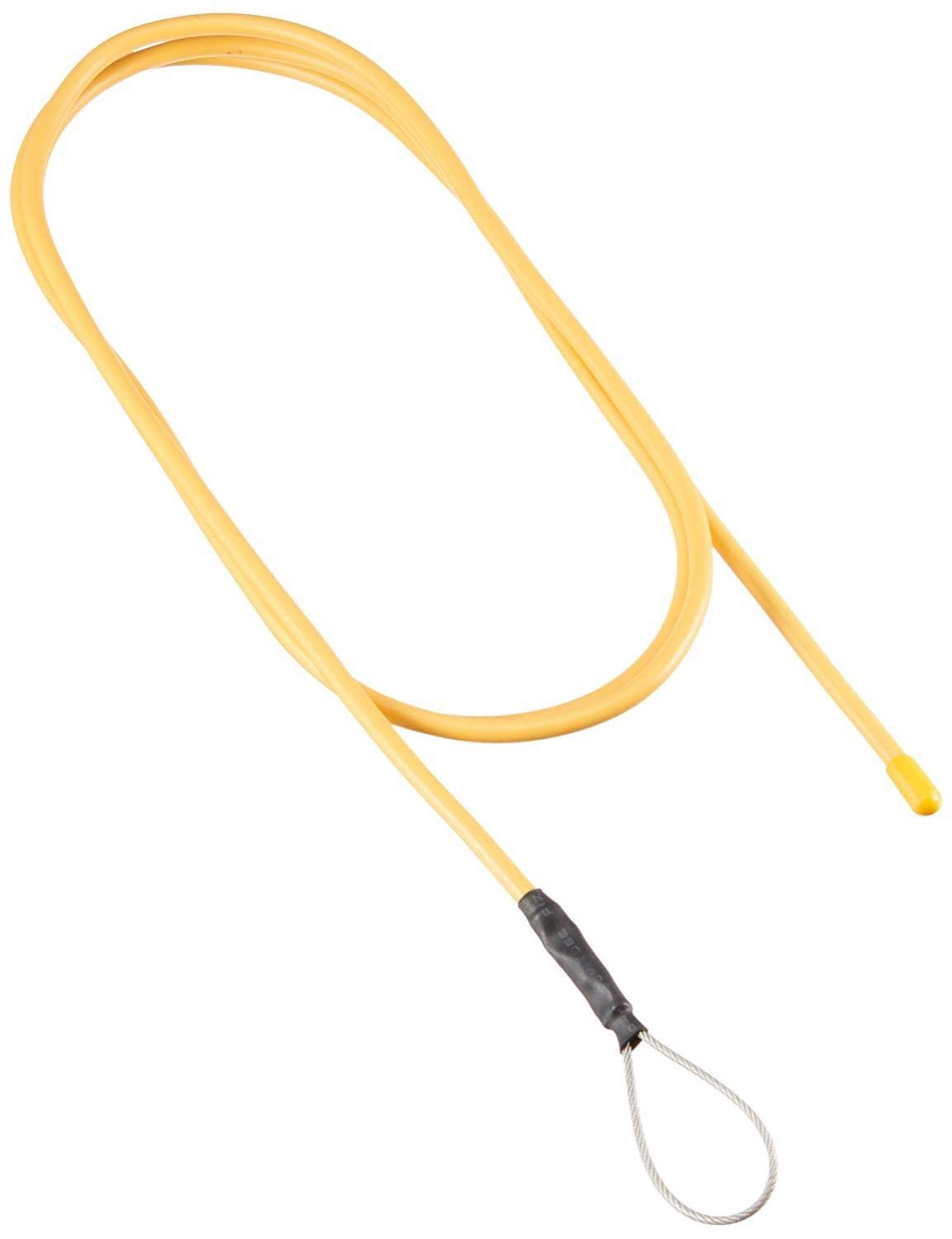

Amazon | エーモン(amon) 配線ガイド フレックスタイプ 配線通し 狭い箇所や遠い箇所までの配線に ワイヤー全長約1m 4931 販売ルート限定品 | アーシング | 車＆バイク

エーモン(amon) 配線ガイド フレックスタイプ 配線通し 狭い箇所や遠い箇所までの配線に ワイヤー全長約1m 4931 販売ルート限定品がアーシングストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は...

amzn.to

---

🎯 トランク内の配線ルート

• トランク内装を丁寧に外す
• 蛇腹を通ってきた配線をリアシートの背面へ引き込み
• 後席背面のわずかなスキマから室内側へ通線

👆トランク内の様子

👆トランクから室内へ通線

💡後席背面パネルの隙間をうまく利用すれば、追加穴あけ不要で通線できます。

---

🚗 室内配線ルート（リア→フロント）

リア側 → 後席サイド → 座面横隙間 → フロア樹脂パネル裏 → 運転席足元 → Aピラー → フロントガラス上部 → ミラー裏

• 後席サイドから運転席側へ配線を通線
• Aピラー内を通してフロントガラス上へ
• すべて程よいスキマが有り押し込みOK
• 一部ガラス下のスキマが狭い箇所は内装剥がしツールを使用

後席脇の隙間へ

運転席サイドプラパーツ隙間を利用

運転席側Aピラーからガラス上の隙間へ

サンシェードの常識を覆す【シンシェード】

---

⚙️ フロントカメラと電源の接続

フロントカメラはフロントガラス上部に設置。
コネクターが大きく入りにくい部分は、ケース内部にまとめて格納。

• コネクター類を①ケース内の空きスペースに押し込み整理
• ①ケースを元に戻してミラー本体へ接続
• 緑矢印：カメラ線／赤矢印：電源線

👆付属のフロント撮影用カメラ　フロントガラス上部へ貼り付け

①のケースを半分に割って

ガラスの隙間へ入らない太めのコネクター類

①ケースの空きスペースへ押し込む

緑色の線がリアカメラ　赤が電源線　差し込む場所は逆だったかな？

Amazon.co.jp: ミラーカム３ MRC-2024 前後ドライブレコーダー＋デジタルミラー 爆光液晶でオープンカーでも使える明るさ 自動輝度調整センサー付 独立式フロントカメラ リアカメラズーム機能 (GPS付き) : 車＆バイク

Amazon.co.jp: ミラーカム３ MRC-2024 前後ドライブレコーダー＋デジタルミラー 爆光液晶でオープンカーでも使える明るさ 自動輝度調整センサー付 独立式フロントカメラ リアカメラズーム機能 (GPS付き) : 車＆バイク

amzn.to

---

🔋 電源取り出し方法（ACC連動）

給電ポイント：センターコンソール内シガーソケット裏
分岐：エーモン製電源分岐ハーネスを使用

• 既存のシガーソケット裏からACC電源を分岐し助手席足元へ
• 助手席足元 → Aピラー → ミラー裏へ配線
• 赤／黄線から＋電源、ボルト部からボディアース
• 抜け防止にテープで固定し、余分な配線はスキマに収納

センターコンソール裏のシガーソケット配線を分岐

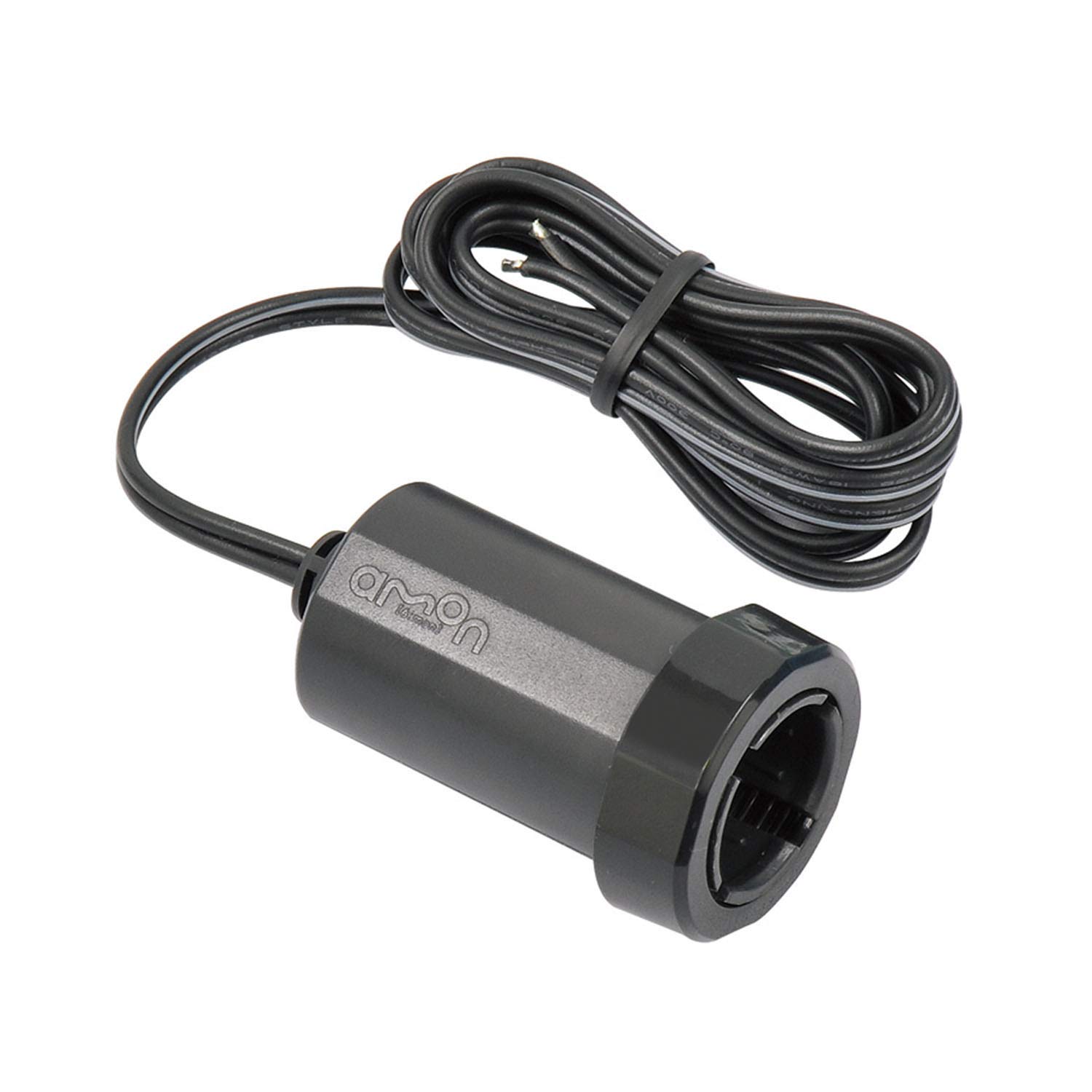

エーモンシガーソケットを助手席足元へ増設

ミラーから降ろした電源線

ピラー下の隙間に外れ止めのテープを巻き電源ソケットごと押し込み

NEOTOKYO純正シガータイプ電源を使用することで、**内部変圧（12V→5V）**を活かし、
安定した映像出力とエンジン連動起動を実現。

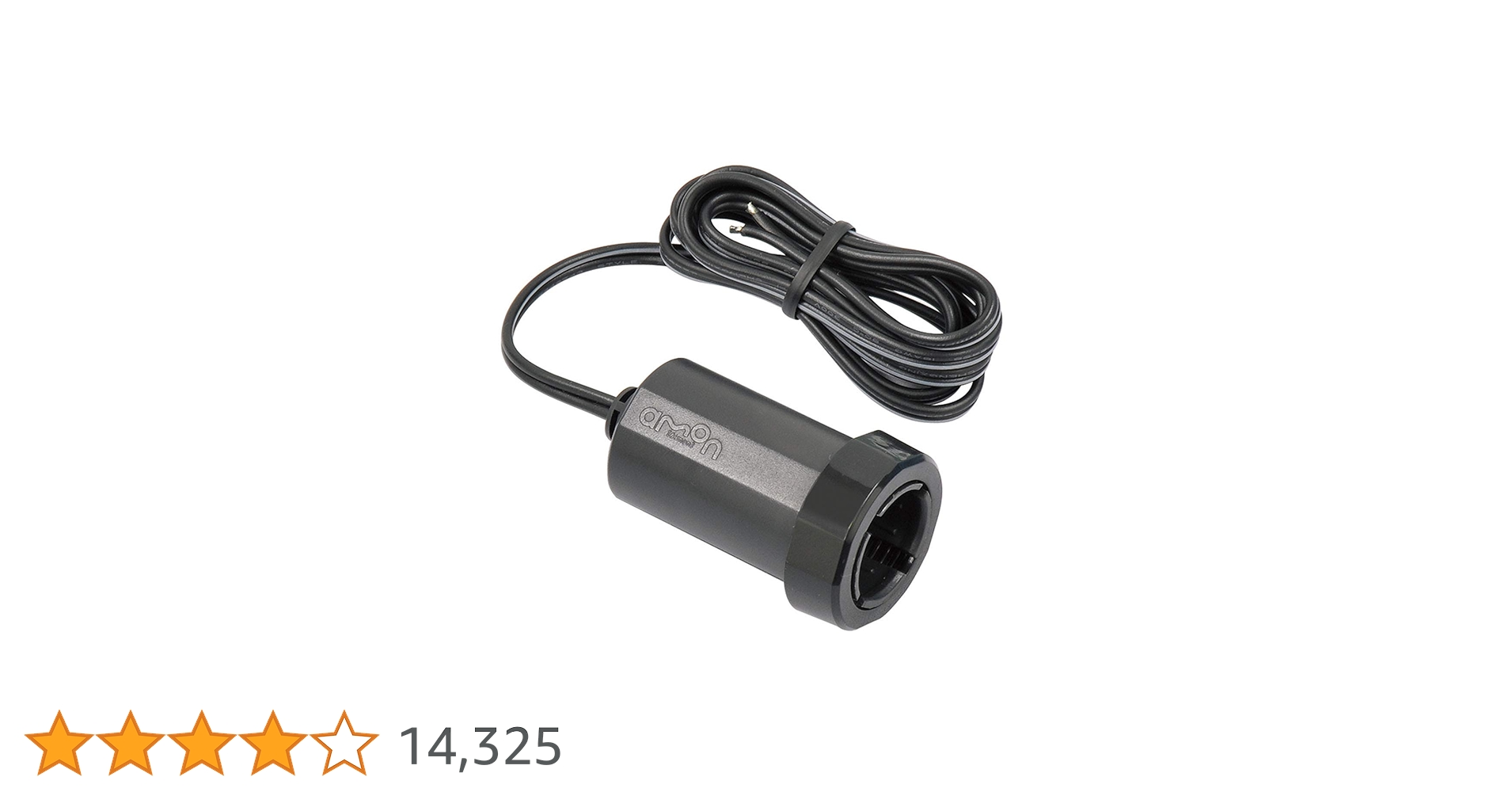

Amazon | エーモン 電源ソケット DC12V/24V80W以下 プラグロックタイプ ドライブレコーダーの取り付け 電源確保 4958 | ソケット分配器 | 車＆バイク

エーモン 電源ソケット DC12V/24V80W以下 プラグロックタイプ ドライブレコーダーの取り付け 電源確保 4958がソケット分配器ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料...

amzn.to

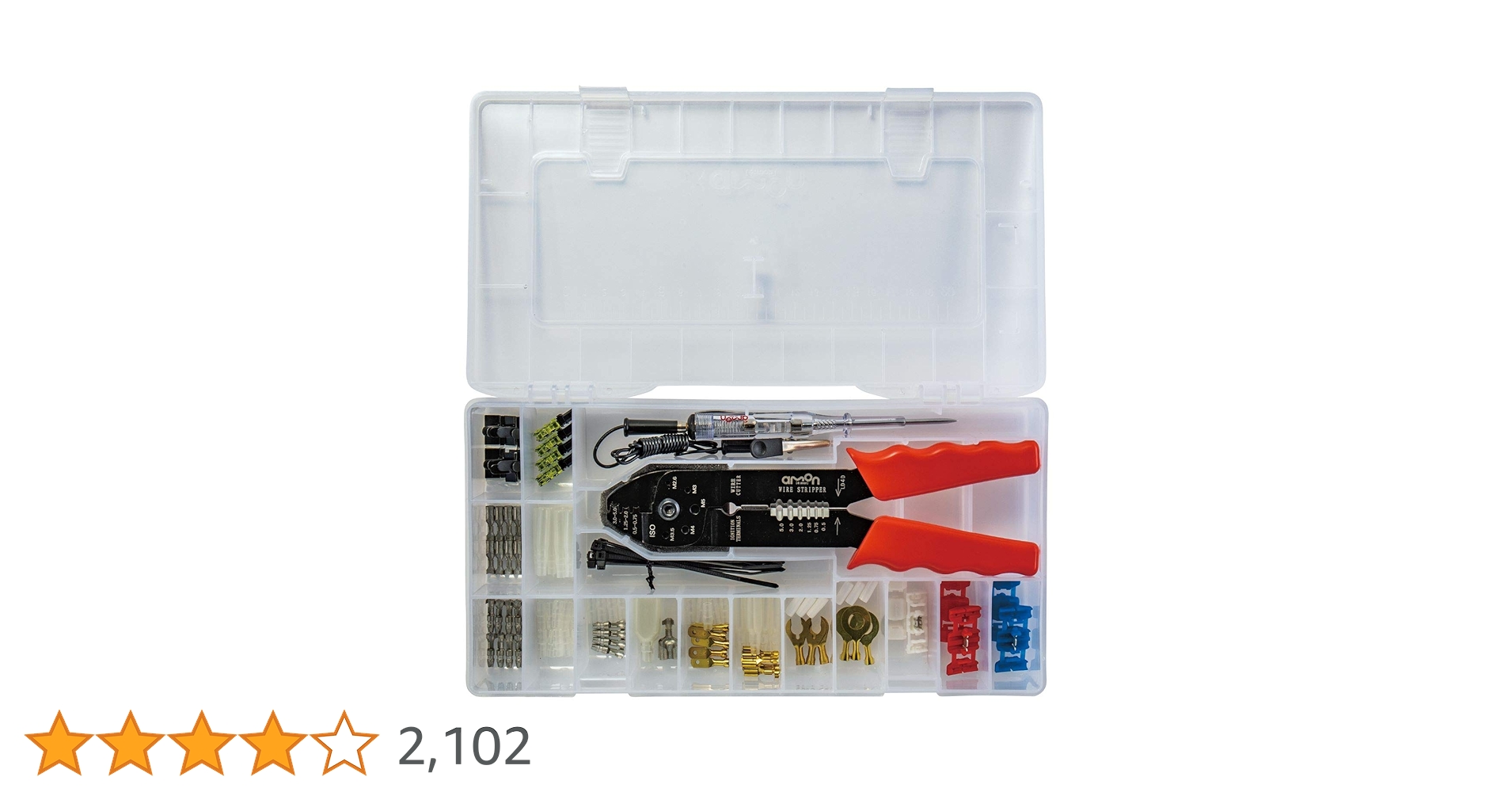

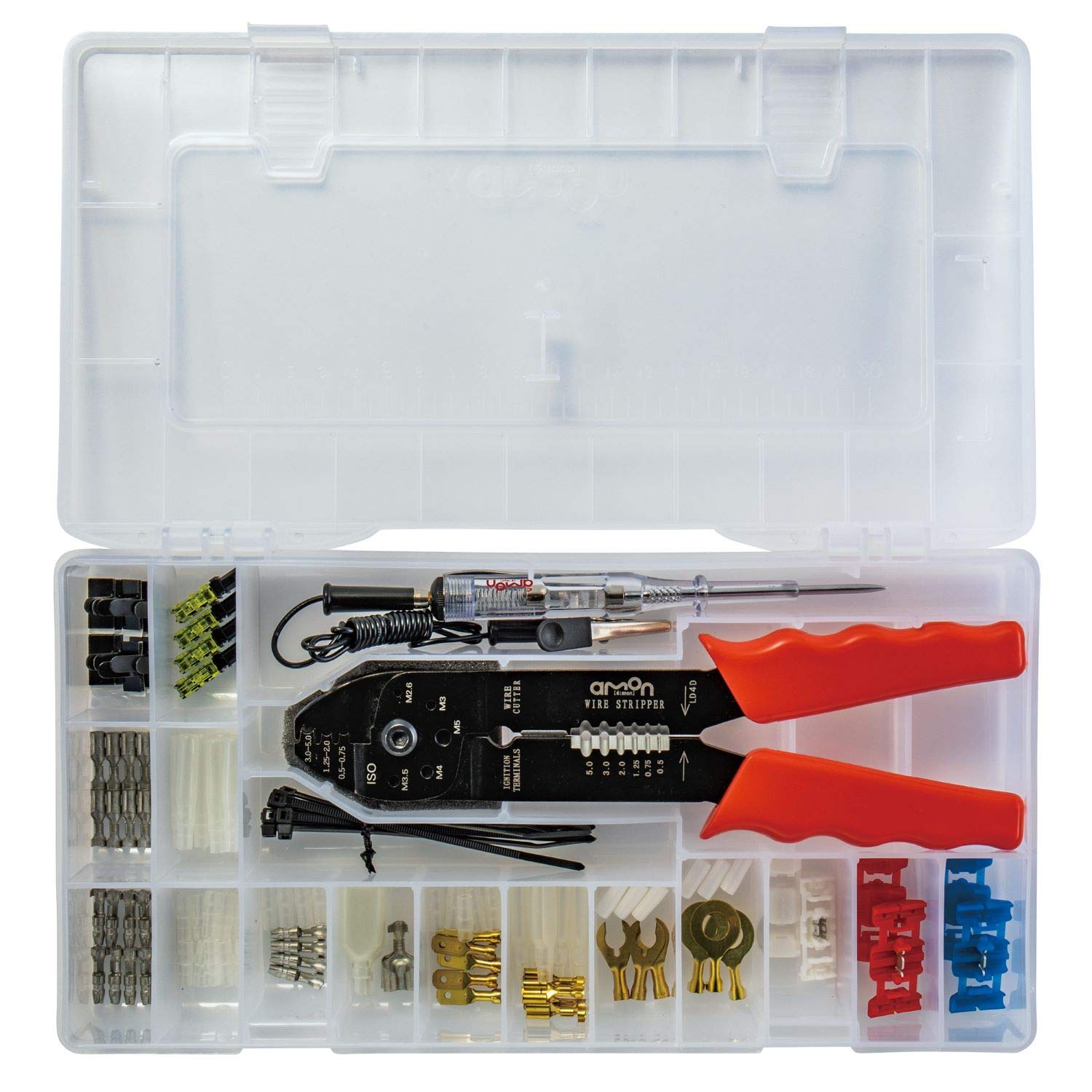

Amazon | エーモン(amon) ターミナル&ツールセット(検電テスター付) 電工ペンチや配線作業に必要なアイテムがそろった充実のセット 3363 | 車用端子 | 車＆バイク

エーモン(amon) ターミナル&ツールセット(検電テスター付) 電工ペンチや配線作業に必要なアイテムがそろった充実のセット 3363が車用端子ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配...

amzn.to

---

🕒 取付所要時間と難易度

項目	内容
作業時間	約5時間（1人作業）
難易度	★★★☆☆（電装DIY経験者向け）
必要工具	電動ドリル、内装剥がし、配線通し、絶縁テープ等

---

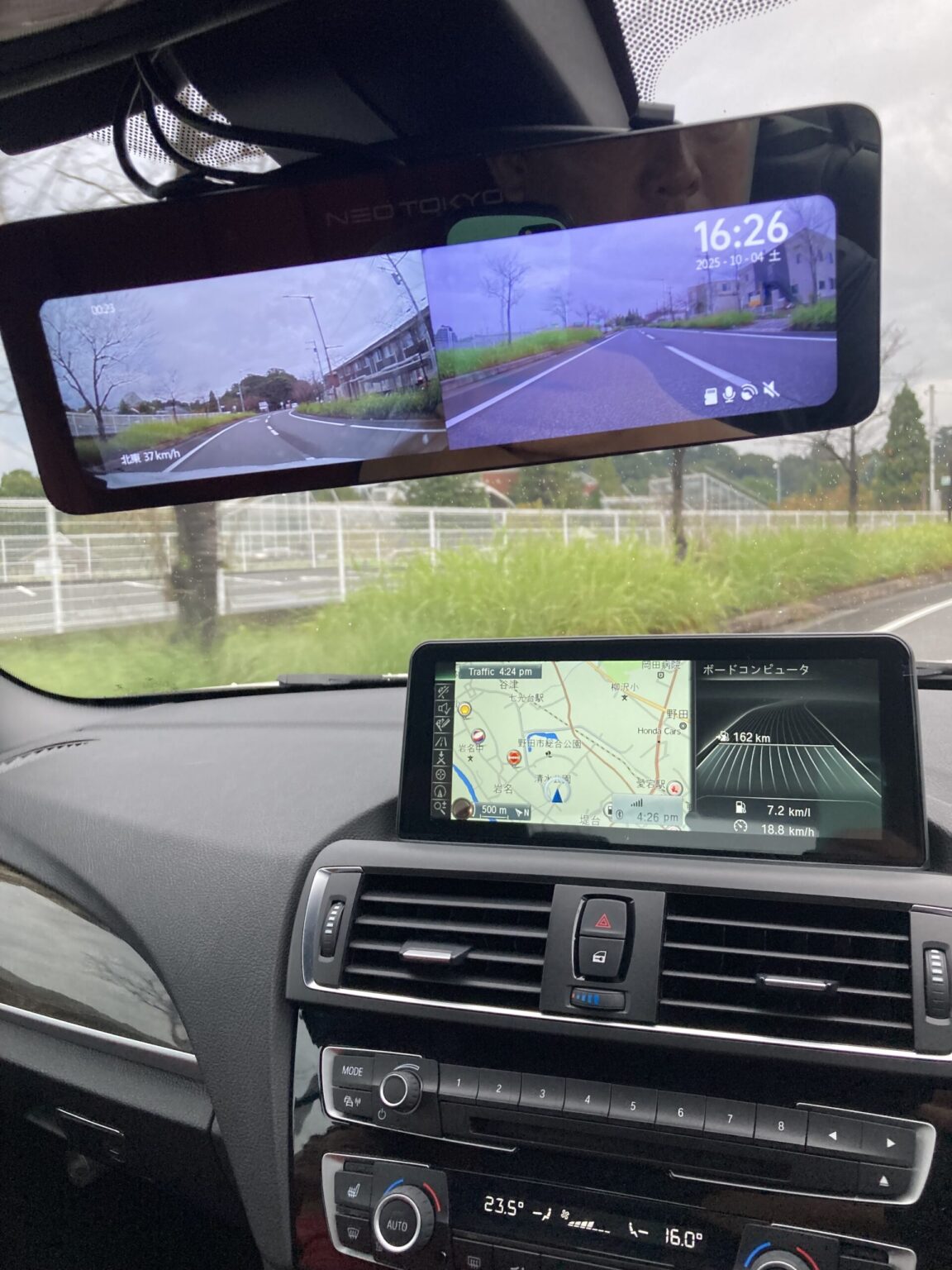

🎥 実際の映像と使用感レビュー

「爆光モニター」を謳うミラーカム3。
オープン時でも画面が暗くなりにくく、通常のタイプより見やすいという商品。

Sony製センサーのおかげで映像はクリアで、ルームミラーとしても違和感なし。
特にBMW 220iカブリオレのようなリア視界が狭い車ではリアカメラが広角の為安全性が格段に向上します。

📸 映像チェックポイント

• 純正ミラーより広角で後方確認しやすい
• 近距離では白飛び少なくナンバー判読OK
• 夕方や曇天時も十分明るく視認性良好

純正ミラーより広角

この距離なら白飛びも補正が効いてナンバーも確認可能

---

🧰 DIY時の注意ポイント

✅ ルーフ開閉機構に干渉しない配線ルートを選ぶ
✅ 配線は極力隠して見栄えを整える
✅ 絶縁テープで固定し、振動対策や外れ防止を忘れず
✅ 余ったケーブルは空きスペースへ押し込み整理する

---

💬 総評：オープンカーでも「ミラーカム3」は十分実用的！

NEOTOKYO製「ミラーカム3」は、オープンカーでも確実に設置可能で、
特にリア視界が限られるカブリオレでは大きなメリットがあります。

DIYで取り付ければ、工賃2〜3万円の節約にもなり、
自分の車の構造理解にもつながる一石二鳥のDIYカスタムです。

---

🔒 ミラーカム3の辛口レビュー（正直レビュー）

• オープン時、モニター映り込みがやや強め
• 「爆光」？明るさは自動調整がかかるが過度な期待は禁物
• 夜間の白飛びも後続車の距離により若干あり（リアカメラの高さが後続車のライトの高さに近い為許容範囲）
• ミラー上部から3本配線が出る（他社は1本仕様もあり）ので少し邪魔
• 価格がもう少し安ければ満足度は高い

総合評価：★★★★☆（4/5）
反射を抑えるフィルムを貼ればコスパ重視派にもおすすめできるバランス型ドラレコ。

👆低反射保護シート必須です

Amazon | ミヤビックス NEOTOKYO ミラーカム3 MRC-2024 対応 保護 フィルム 高精細対応 反射防止 防指紋 防気泡 日本製 | ドライブレコーダーアクセサリ | 車＆バイク

ミヤビックス NEOTOKYO ミラーカム3 MRC-2024 対応 保護 フィルム 高精細対応 反射防止 防指紋 防気泡 日本製がドライブレコーダーアクセサリストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配...

amzn.to

デジタルミラーやミラー型ドラレコを付けると後部座席のお子さんが確認できません　その為こちらがおすすめ品👇　

ミラーの上や下に取付て車内を確認できます　なかなか便利！！

Amazon | 星光産業 EXEA 車外用品 サポートミラー EW-69 | 補助ミラー | 車＆バイク

星光産業 EXEA 車外用品 サポートミラー EW-69が補助ミラーストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料（一部除く）。

amzn.to

---

✍️ まとめ

• NEOTOKYOミラーカム3の特徴と実力
• オープンカー向けリアカメラ配線ルート
• BMW 220iカブリオレでの取付手順
• 電源の取り出しポイントと安定化方法
• 白飛びの実際と許容範囲
